Pendahuluan
Customer ingin menambah Kapasitas Storage dengan menggunakan SSD tanpa ada migrasi OS & Data atau mengganggu spesifikasi yang sudah ada (Existing). Benar-benar hanya ingin menambah Kapasitas.
Kemudian saya merekomendasikan untuk menambah dengan membuat Volume baru (misal DATA E:/) pada Windows Server mereka. dengan alasan :
- Perbedaan spesifikasi existing. (existing pakai HDD sedangkan tambahan ingin pakai SSD)
- Karena perbedaan spesifikasi maka Hardware RAID pun harus dibuat terpisah antara HDD & SSD, artinya harus buat RAID baru.
- RAID baru yang SSD akan di kenali & dapat di buat beberapa volume. (Untuk kasus ini user ingin di buatkan 1 Volume penuh dengan RAID-10)
Spesifikasi Existing & Expect Target
| Server | Existing | Target | Notes |
| HPE Proliant DL380 Gen9 | 4 x 300 GB HDD dengan PN : 759546 | 12 x 1.92 TB SSD dengan PN : P10607, P41536, P37065 | Hanya menambah kapasitas dan tidak mencabut HDD existing. |
Permasalahan
User meminta pasang 12 buah SSD tentu available slot yang ada pada server tersebut tidak cukup karena spesifikasi existing maximal hanya 8 slot dan sudah terpakai 4 slot HDD existing.
Maka saya menyarankan untuk menambahkan slot dibagian Cage yang kosong dengan Backplane HDD dan menjumper kabel SAS ke Controller Existing. dengan begitu server akan menambah 8 slot kosong + 4 slot existing jadi 12 slot total slot.
Riser Card Slot Penuh dengan Card HBA, Jadi harus beli Secondary Riser Card juga
Hardware Requirement
| No | Items | Part Number | Qty | Notes |
| 1 | HP 12G DL380 G9 SAS Expander Card | 727253-001 / 761879-001 | 1 | Di gunakan untuk meng expand/clone port SAS yang ada pada Smart Controller Card (jumper) |
| 2 | HP MINI SAS CABLE EXPANDER PORT 1 | 776409-001 / 839759-001 | 1 | Untuk kabel jumper dari Expander Card ke Smart Controller |
| 3 | HP MINI SAS CABLE EXPANDER PORT 2 | 776408-001 / 839760-001 | 1 | Untuk kabel jumper dari Expander Card ke Smart Controller |
| 4 | Mini-SAS cable kit for PCI-e MID DRIVE BACKPLANE TO EXPANDER | 784629-001 / 747576-001 | 1 | Untuk konek kabel SAS dari Drive Backplane ke Expander Card |
| 5 | HP DL380 G9 HDD BACKPLANE POWER CABLE | 784624-001 | 1 | Untuk kabel Power Drive Backplane ke System Board |
| 6 | 8-bay SATA/SAS backplane with Metal Cage small form factor (SFF) hard drive | 779086-001 / 777279-001 | 1 | Harus ada Metal Cage + Drive Backplane |
| 7 | HP Proliant DL380 Gen9 PCIe Secondary Riser Kit | 777283-001 | 1 | Butuh Riser card tambahan karena Slot Primary Riser mereka penuh dgn Card |
| 8 | HP G8-G10 1.92- TB 2.5 SAS 12G RI SSD | 872392-B21 / P36999-B21 | 12 | PN boleh beda/mix asal compatible |
Procedure
1. Test restart OS server dan semua service aplikasi. (Untuk memastikan bahwa semua dalam kondisi baik sebelum eksekusi).
2. Re-check existing RAID config melalui Smart Storage Administratior (SSA) dan Capture semuanya.
3. Pastikan OS dan service aplikasi dapat berjalan dgn normal sebelum eksekusi.
4. Shutdown Server.
5. Unplugged semua koneksi kabel seperti power, LAN, FC dll.
6. Unmounting server dari rack dan bongkar dahulu komponen yang dibutuhkan untuk pemasangan.

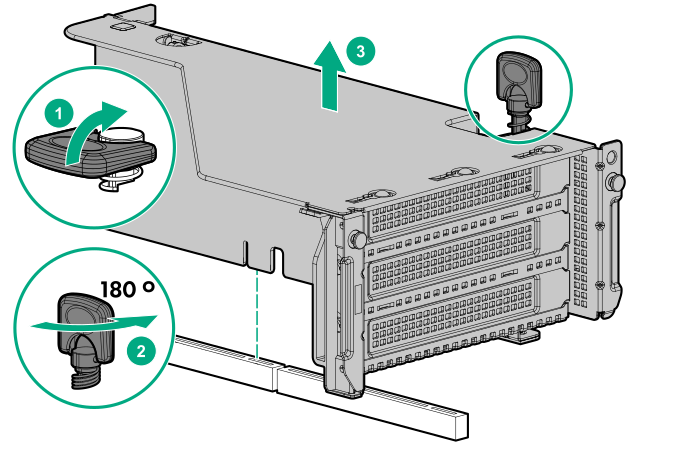

7. Pasang Secondary PCI Riser dan Drive Backplane dengan Metal Cage.

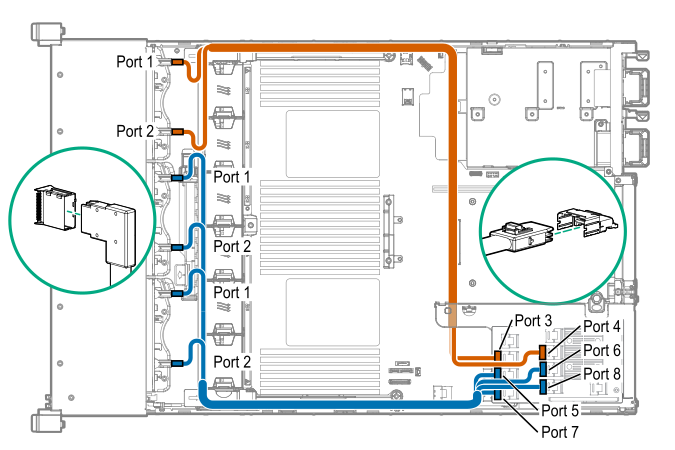

8. Pasang Expander Card dan Hubungkan kabel SAS Jumper ke Smart Controller Card. (Port 1 & Port 2)

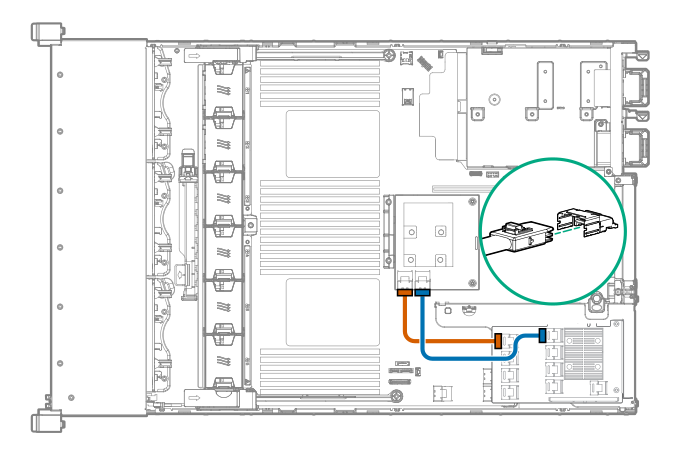

9. Pasang juga kabel SAS dari Expander Card ke Drive Backplane.
10. Jika sudah, maka pasang semua SSD tambahan ke Slot yang baru dan Mounting kembali Server ke dalam Rack.
11. Power On server.

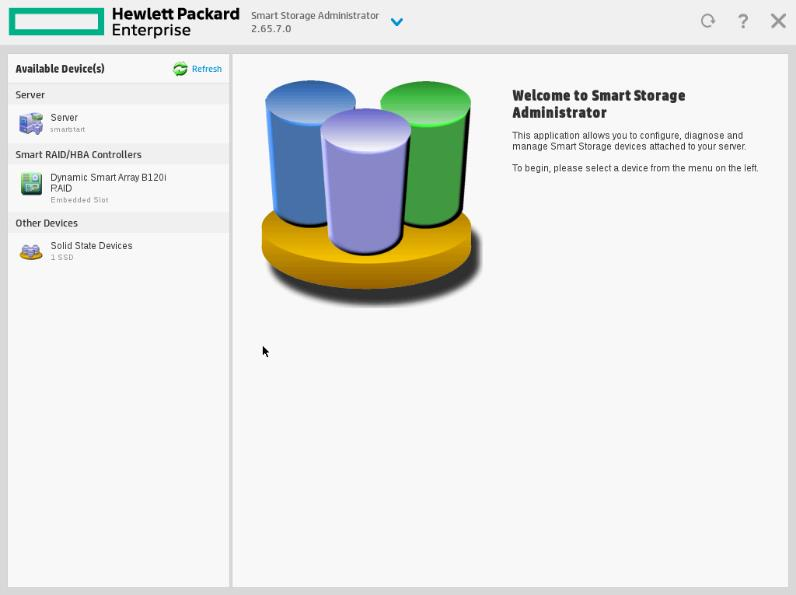

12. Saat di BIOS silahkan langsung masuk ke Intelligent Provisioning > Smart Storage Administration (SSA) untuk mengecheck Physical Drive yang telah dipasang apakah sudah terdeteksi atau belum.

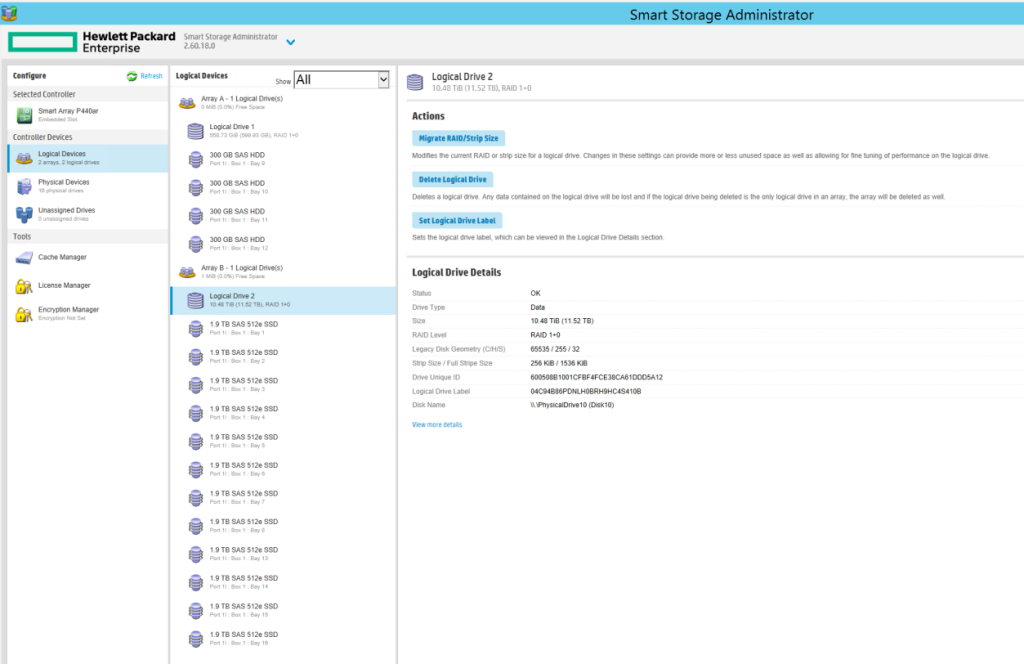

13. Jika Sudah terdeteksi silahkan bikin RAID baru sesuai permintaan User. dan biarkan RAID yang sudah ada (existing).
14. Restart server & boot ke OS Windows.

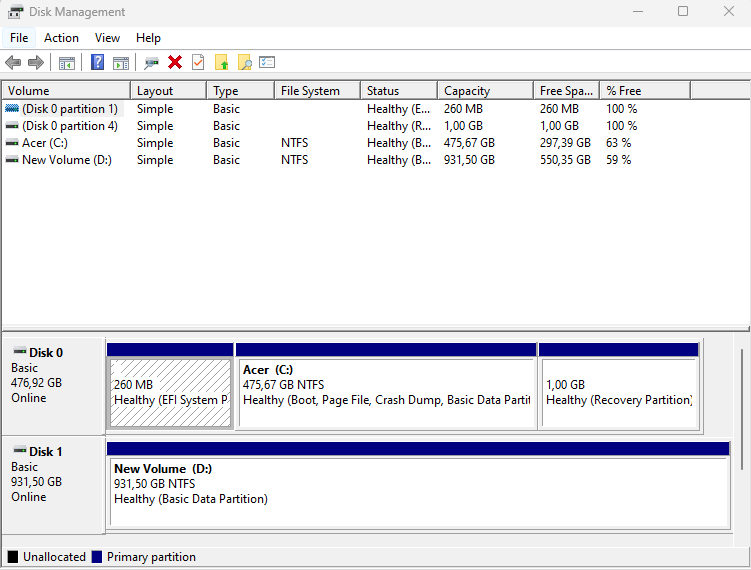

15. Buka Disk Management dan Create New Volume Local Disk Windows untuk membuat Volume atau Partisi baru sesuai dengan permintaan User.
16. Jika sudah silahkan isi Volume itu dengan data dan Coba restart server lagi jika perlu.
Hasil Akhir
Before/After Logs

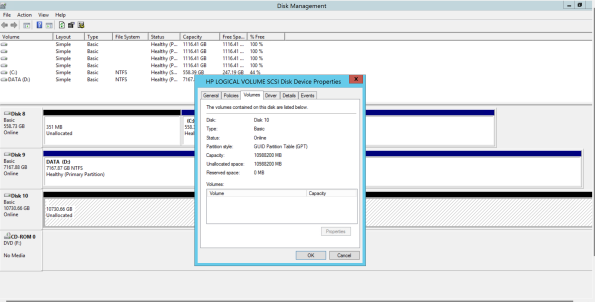

Before

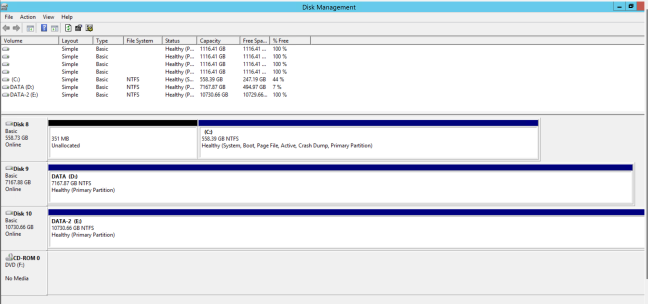

After
