Pendahuluan

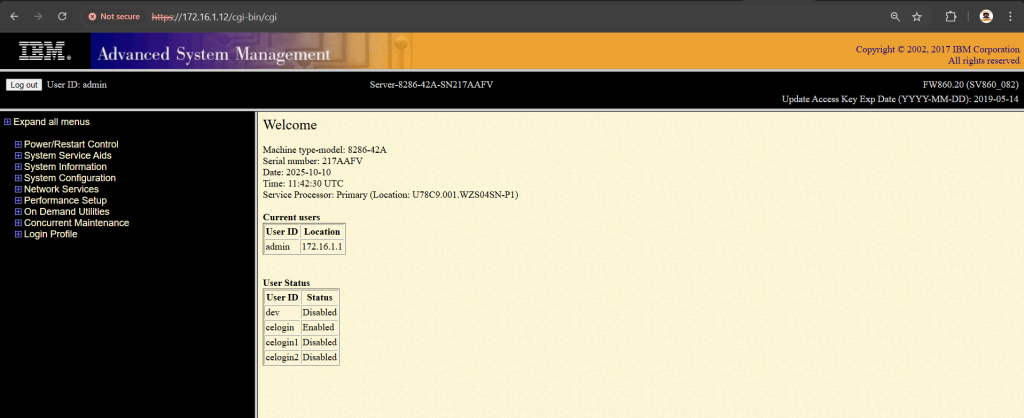

Customer ingin memakai SSD SAS pada server IBM Power S824 dengan spesifikasi Firmware sebagai berikut:
Namun, setelah SSD di colok dan ingin menginstall OS AIX atau VIOS di LPAR malah SSD tersebut tidak ada yang terbaca.
Di gambar ini saya mencolok
– 1 buah HDD 300 GB untuk pembanding (terbaca hdisk0) dgn PN: 00E9972
– 1 buah SSD 1.9 TB (terbaca hdisk1) dgn PN: 01EJ598 dimana SSD ini copotan dari Storage
– 2 buah SSD 387 GB (tdk terbaca sama sekali) dgn PN: 00E8670 dimana SSD ini harusnya compatible dgn mesin power S824 sesuai dari document resmi IBM. Dan kedua disk dgn PN ini yang akan kita bahas untuk Configurasi RAID 0 supaya SSD ini dapat terbaca dan dapat di install OS AIX maupun VIOS.
NOTE: karena utk beberapa jenis SSD memang hanya support dalam keadaan mode RAID bukan JBOD.
Pembahasan
1. Boot LPAR menggunakan bootable ISO Standalone Diagnostics CD: Download (saya pakai cd.diag7.2.5.70). Bisa pakai buat bootable ISO pakai Rufus & flashdisk seperti biasa atau burn CD/DVD.
2. Masuk ke LPAR dan Activate sesuai profile yang sudah di setting pada HMC dan pilih boot SMS (System Management Services)
3. Pilih boot ke USB jika pakai flashdisk, atau bisa pakai CD/DVD

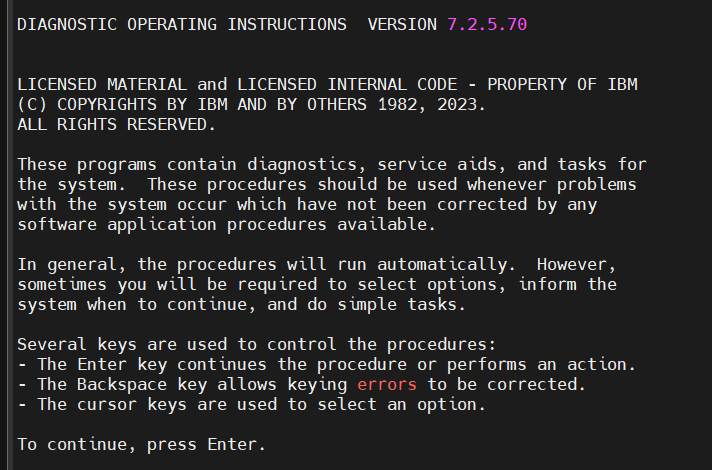

4. Tekan ENTER untuk lanjut

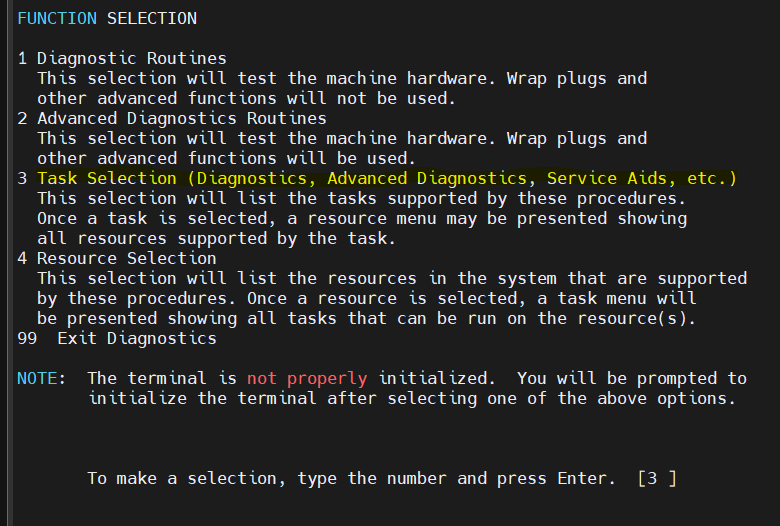

5. Pilih 3 – Task Selection (Diagnostics, Advanced DIagnostics, Service Aids, etc.)

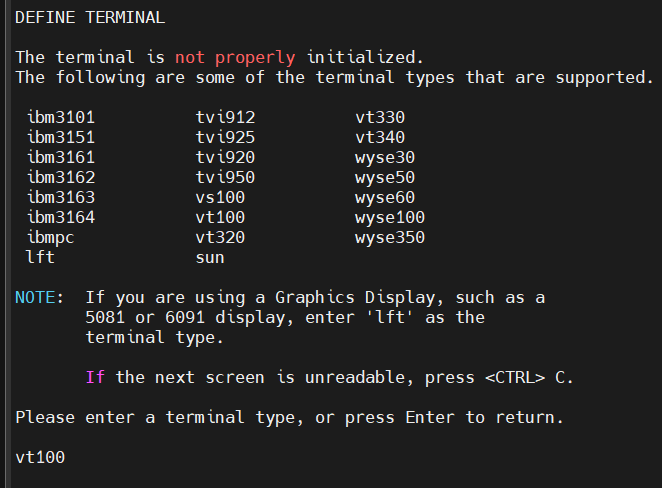

6. Pilih jenis terminal, saya familiar dgn vt100. Tinggal tulis/ketik “vt100” dan ENTER.

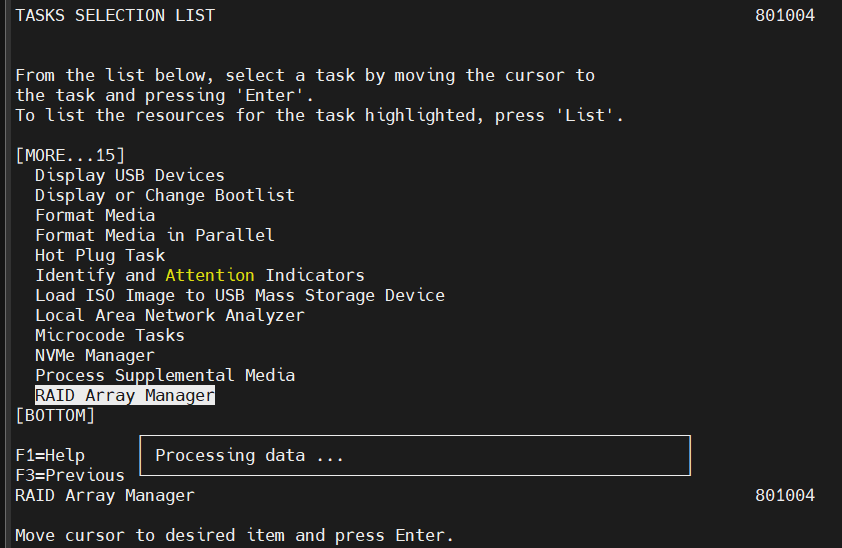

7. Pilih RAID ARRAY MANAGER

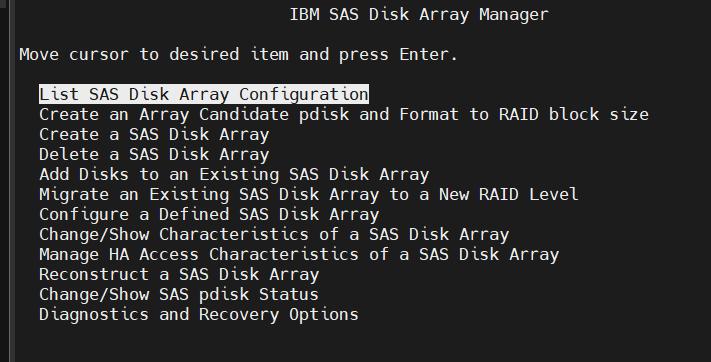

8. Pilih List SAS Disk Array Configuration untuk melihat semua daftar HDD atau SSD yg terdaftar.

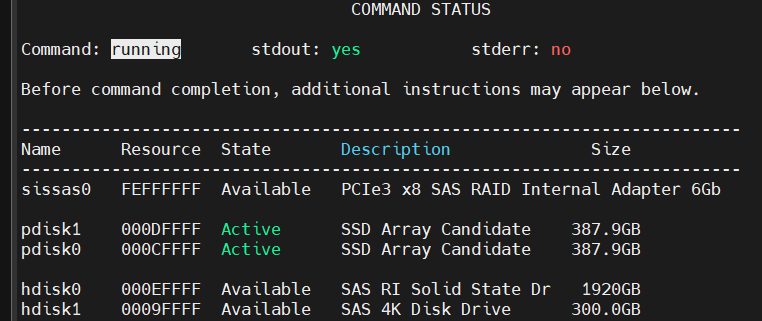

9. Di sini saya sempat menukar posisi SSD 1.9 TB dgn HDD 300 GB, maka yang terlihat sebagai berikut:
NOTE: Kita akan fokus pada SSD 387 GB saja (pdisk0 & pdisk1). karena ini yang akan kita jadikan RAID 0.
10. Pencet F3 untuk Cancel atau Back ke Menu Utama.

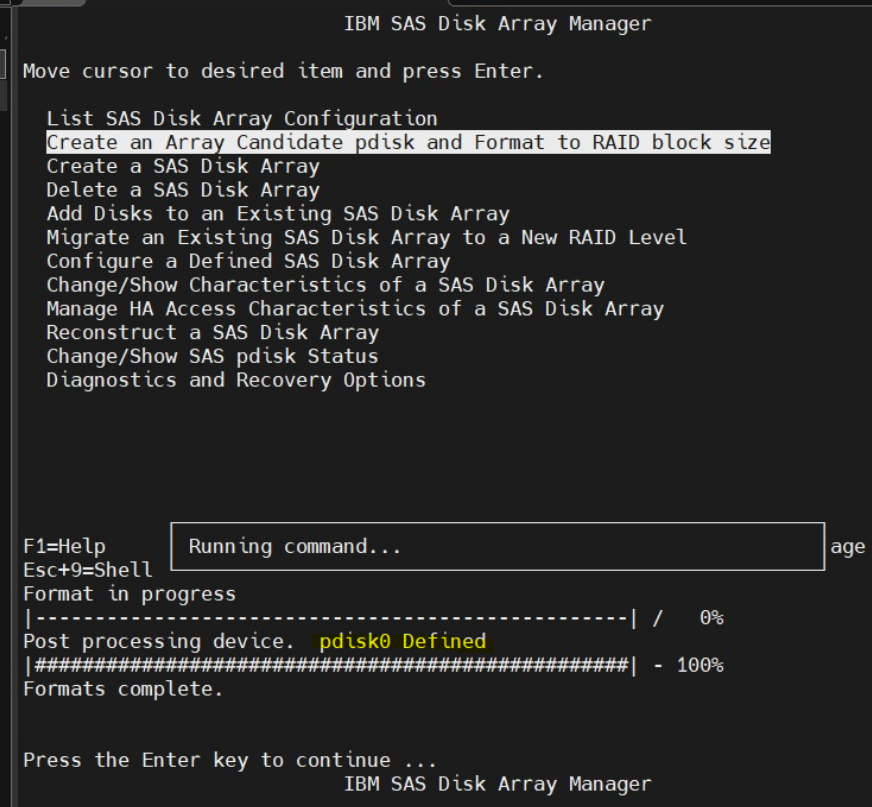

11. Pilih Create an Array Candidate pdisk and Format to RAID block size. Tujuannya supaya mengubah status SSD jadi Candidate RAID.

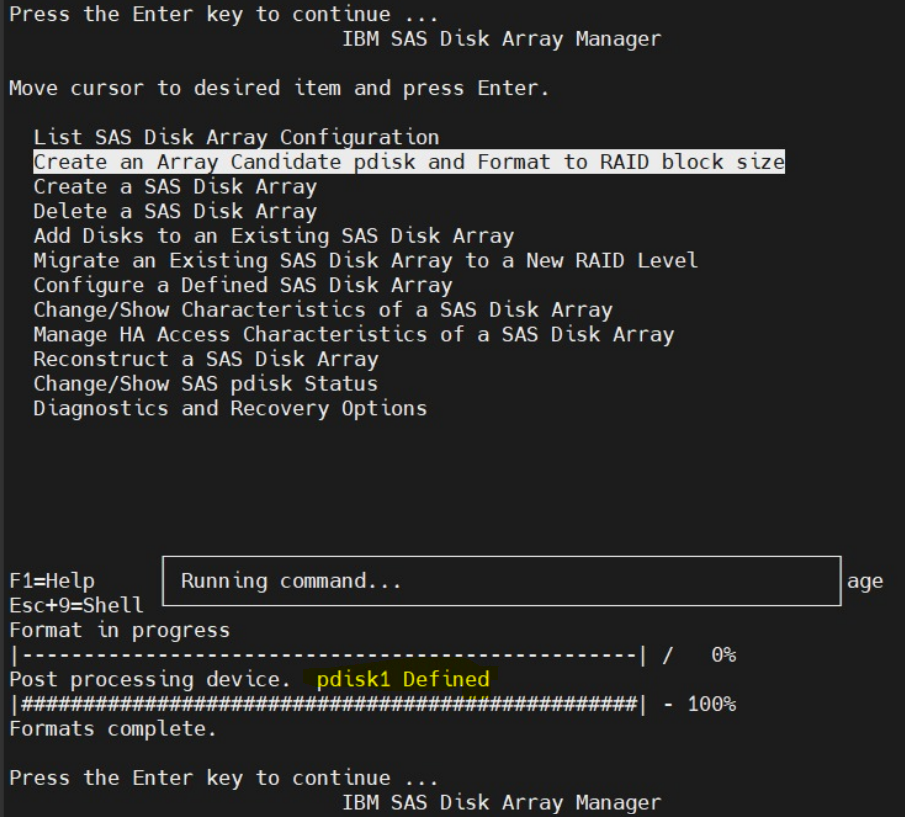

Disini saya set jadi candidate pdisk0 & pdisk1 dengan cara mem-Format to RAID block size.
12. Pilih Create a SAS Disk Array. Tujuannya bikin SSD yang sudah Candidate di jadikan RAID 0.
NOTE: saya test 1 SSD dulu dan langsung coba install VIOS. Apakah SSD nya akan terdeteksi?

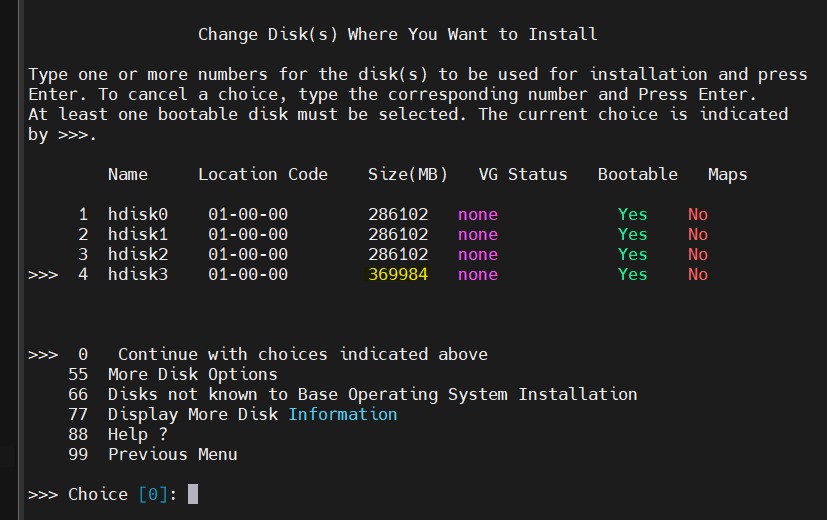

13. Dan Akhirnya terdeteksi SSD 387 GB (hdisk3). Abaikan HDD 300 GB yg lain karena memang saya sempat colokin HDD lagi.
14. Dan Seharusnya bisa kita install AIX/VIOS.
