Pendahuluan
Customer ingin menggunakan mesin IBM Power s824 dan membuat 2 Dedicated LPAR (artinya tanpa VIOS), yang mana berarti server butuh 2 RAID Controller CARD configuration.

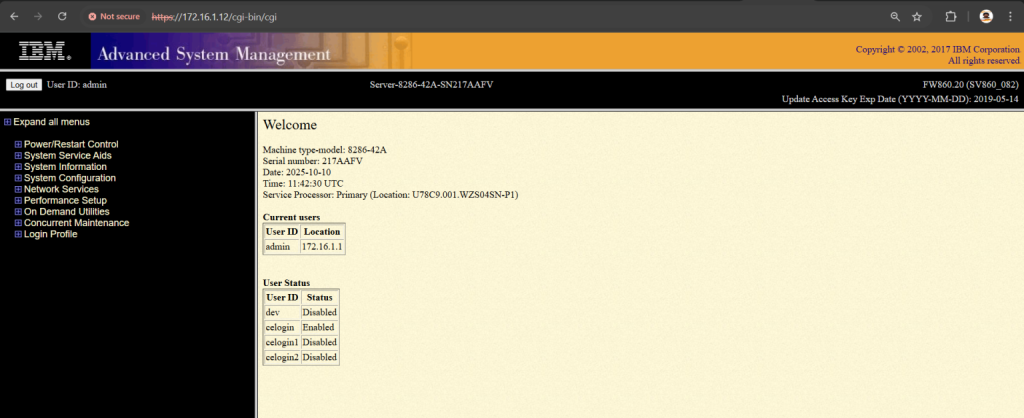

Spesifikasi IBM Power yg saya pakai adalah sebagai berikut:
Pembahasan
Sudah pasti yang kita butuhkan adalah 2 RAID Controller card. Namun disini ada beberapa opsi configurasi yang bisa pakai.
#EJON Configuration (1 RAID Card & 1 Backplane)
Ini adalah configurasi yang umum dan existing dari Asset Standby unit yang kita punya. Dimana configurasi ini memakai spesifikasi :
1 RAID Controller Card dengan PN : 00MH940
1 BACKPLANE HDD Card dengan PN : 00E1945
Dimana:
RAID Controller ini mempunyai 2 Port SAS yaitu: Port 1 (di posisi bawah) & Port 2 (di posisi atas) dan bisa langsung di colok dengan HDD BACKPLANE saja menggunakan 2 kabel SAS bawaan.
#EJOS Configuration (2 RAID Card & 1 Backplane)
Ini adalah configurasi yang menggunakan part yang sama dengan #EJON. hanya saja sudah pakai 2 RAID Controller Card dan Masing-masing Card di colok ke HDD BACKPLANE dengan 1 kabel.
Spesifikasi:
2 RAID Controller Card dengan PN : 00MH940
1 BACKPLANE HDD Card dengan PN : 00E1945
Dimana:
1 RAID Controller Card (misal posisi C14) Port 1 di colok ke Backplane Port 1 (di posisi bawah)
dan
1 lagi RAID Contoller Card (misal posisi C15) Port 2 di colok ke Backplane Port 2 (di posisi atas)
#EJOP Configuration (2 RAID & 1 BACKPLANE)
Ini menggunakan PN RAID Controller Card yang berbeda dimana setiap controller memang hanya memiliki 1 Port SAS. kemudian keduanya di colok ke Backplane yang sama (Mirip dgn EJOS).
Spesifikasi:
2 RAID Controller Card dengan PN : 00MA020
1 BACKPLANE HDD Card dengan PN : 00E1976
Dimana:
1 RAID Controller Card (misal posisi C14) Port 1 di colok ke Backplane Port 1 (di posisi bawah)
dan
1 lagi RAID Contoller Card (misal posisi C15) Port 1 di colok ke Backplane Port 2 (di posisi atas)
Karena di RAID ini cuma ada Port 1
Referensi
https://www.redbooks.ibm.com/redpapers/pdfs/redp5097.pdf
